Accessori per celle di carico a flessione

Descrizione

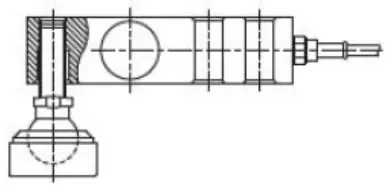

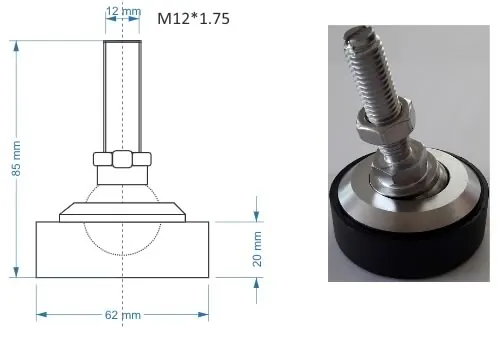

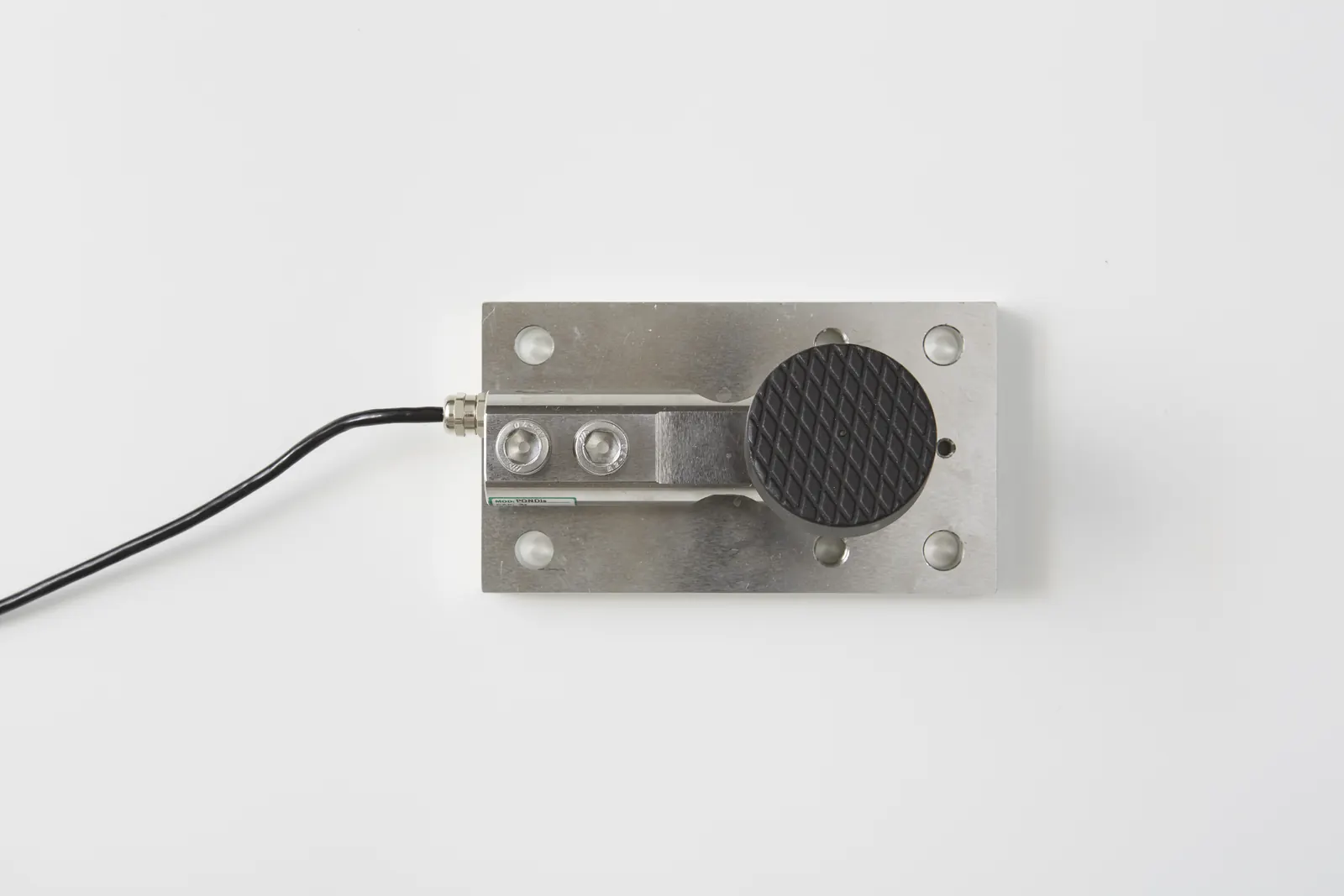

Pendelfuss bis / Pendulum foot up to 2t

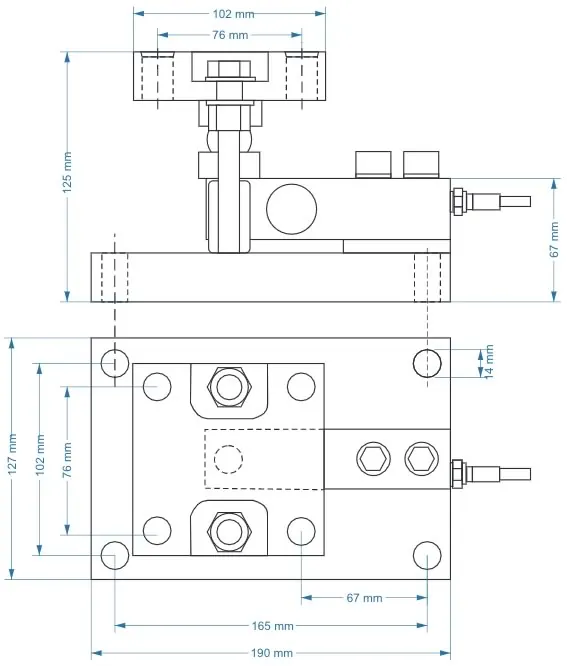

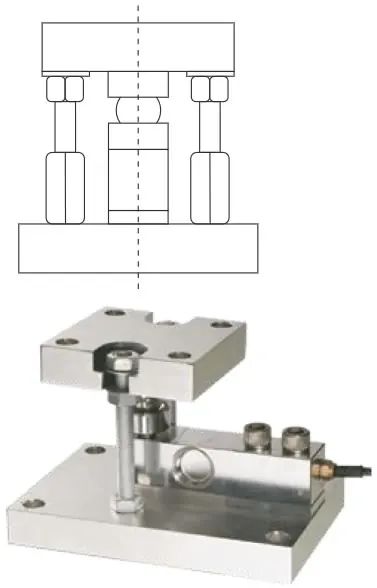

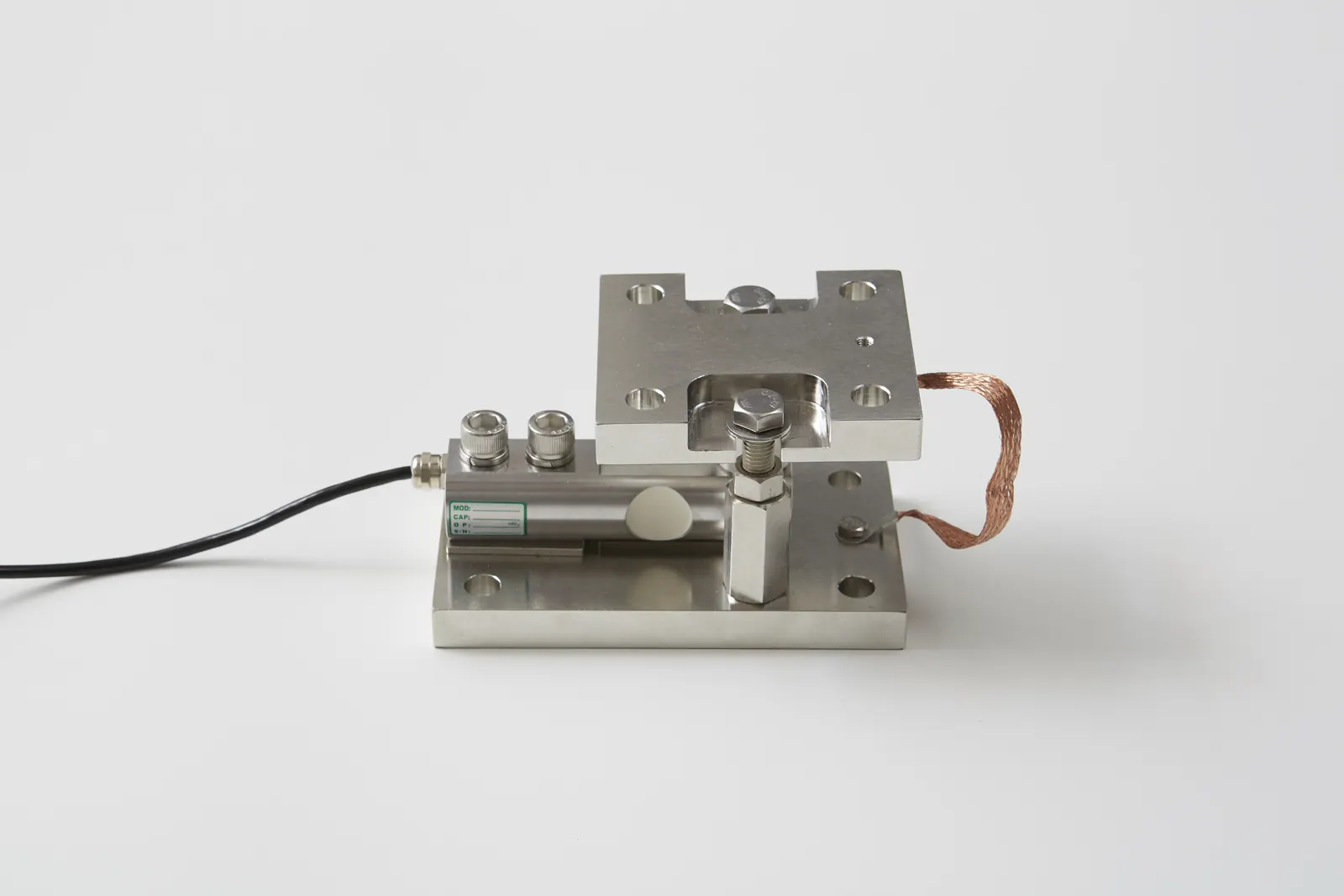

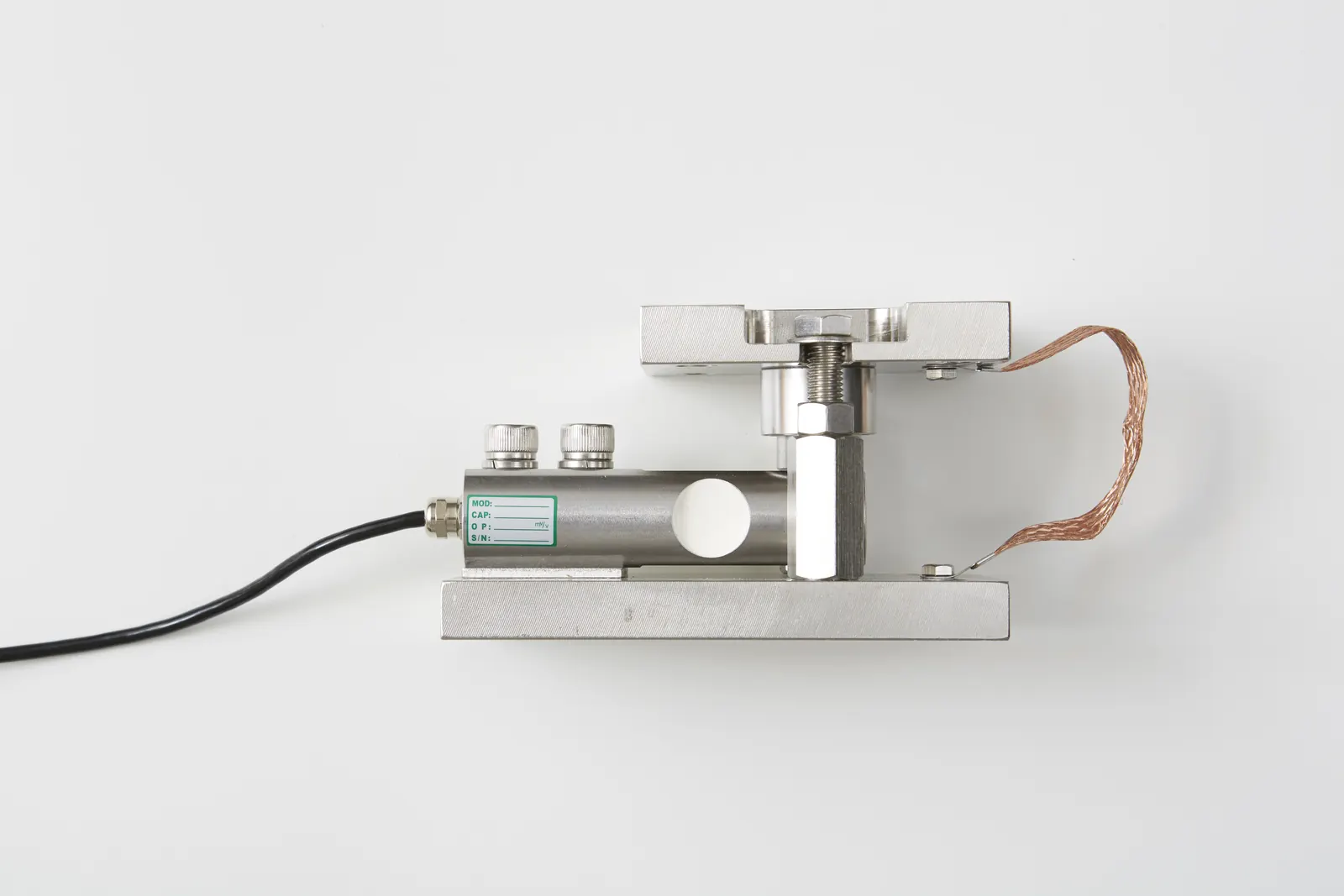

Montageplätchen bis / Mounting plate up to 2t

Wiegestabfuss für 50kg bis 2t / Base plate 50kg - 2t
Material: Legierung rostfrei / Alloy stainless

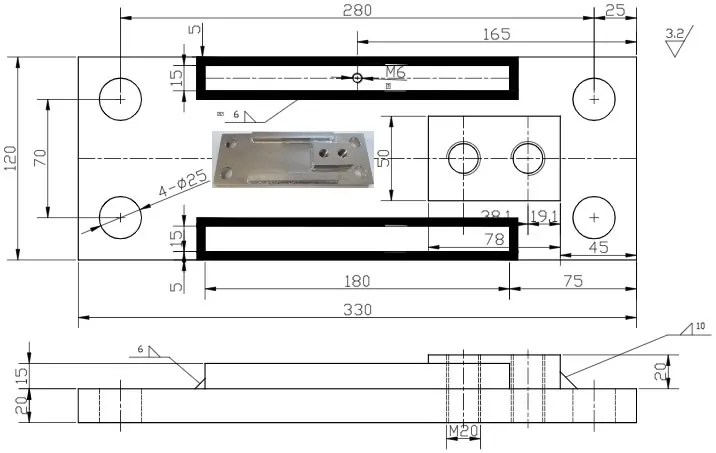

Wiegestabfuss für 5t und 10t / Base plate 5t - 10t
Material: Edelstahl 304 / Stainless steel 304

Specifiche tecniche

Caratteristiche e schema di connessione

ATTENZIONE / IMPORTANTE:
L'amplificatore di pesatura PMV è calibrato in fabbrica con una singola cella di carico. Se in un sistema di pesatura vengono utilizzate più celle di carico a flessione (caso standard: 1, 3 o 4 celle di carico), la tensione del punto zero tra i morsetti 17 (GND/0 VDC) e 18 (segnale + 0-10 VDC) deve essere misurata con un voltmetro e impostata su un campo positivo, dopo aver collegato tutte le celle di carico previste e non ancora caricate. Con il potenziometro del punto zero dell'amplificatore di pesatura PMV, la tensione del punto zero (17 e 18) deve essere impostata su un valore di tensione positivo nell'intervallo da +0,1 a +0,4 VDC circa.
